氣溶膠顆粒計數器是專業的叫法，國內一般就是指激光塵埃粒子計數器可在無塵室空氣和其他受控環境中快速計數和確定污染物顆粒的大小。用戶傾向于將本設備看作只是一種設備，當按下相應的按鈕時，絕對的結果就會浮出水面。但是，重要的是要了解儀器中的技術，以便了解所生成數據的相關性并將粒子計數器的操作置于上下文中。當測量很少量的任何東西時，重要的是要了解操作技術，其好處和局限性。沒有測量是絕對的，所有都與所采用的測量技術有關。例如，如果用另一種技術（例如掃描電鏡）測量顆粒，那么我們不會驚訝地得出略有不同的結果，在某些尺寸下，我們甚至可能會得出令人驚訝的不同結果，因為該特定技術所產生的響應不同于由粒子計數器產生的。

顆粒類型

顆粒的尺寸，形狀和成分范圍非常廣，例如，我們可以測量的潔凈室中的顆粒，皮膚薄片，硅或金屬或真菌孢子的小塊。來源可能非常廣泛。

粒徑

顆粒的尺寸以微米（即微米或微米）為單位，即米的百萬分之一（或毫米的千分之一）。現在，在半導體工業設施中，我們以10到9米（或毫米的百萬分之一）為單位測量納米。但是，大多數閱讀本文的人可能對與制藥，醫療保健和醫療器械行業相關的0.5和5µm顆粒更感興趣。從尺寸上看，可見顆粒大約為50µm（例如，人的頭發大約為50 –150µm），細菌等不可見顆粒大約在1至15µm之間，而植物孢子和花粉介于兩者之間。在10至100μm左右可見和不可見。大多數現實生活中的粒子在結構上是不均勻的，因此這就提出了如何限定尺寸的問題？向業內人士問：“您如何調整顆粒大??？” 有些人會說它是基于長度，其他的是基于體積，還有一些是等效的孔尺寸，粒子可以通過該孔。會有許多不同的答案，可以公平地說，只要它們是合格的，它們都不是錯誤的。粒子通過將污染物粒子產生的信號響應與等效尺寸的乳膠球相匹配來對粒子進行尺寸計數。用戶經常查看儀器報告的尺寸/數量分布，并將此數據視為絕對數據，而沒有意識到有許多變量在起作用，例如物理性質，折射率，方向等，這些變量將在所示尺寸中起作用（因此計算粒子的尺寸通道）。

使用乳膠球校準參考標準

通過采樣霧化到HEPA / ULPA級過濾空氣流中的已知尺寸的單分散（即單一尺寸）聚苯乙烯乳膠球（PSL），對氣溶膠顆粒計數器進行尺寸校準。針對所使用的每種測試粒度調整儀器，并在儀器內生成校準曲線。因此，儀器將來自現實生活粒子的尺寸響應視為等效于完美球形乳膠球，并在一個特定的尺寸范圍（或通道）中進行計數。因此，任何不正確的尺寸設置不僅會影響規定的尺寸，還會影響分配顆粒的尺寸通道，從而影響數量分布。

粒子計數器如何工作

無論制造商如何，所有常用的潔凈室檢測顆粒計數器都以光散射原理工作。本質上，這意味著它們利用非常明亮的光源來照射粒子。如今，這種光源是激光二極管。以前使用氣體激光器和“白光”鹵素?zé)襞荨?/font>這個非常明亮的光源通過光學模塊發光。在光學模塊內是鏡子和一個或多個光電探測器。小型真空泵將采樣空氣吸入激光束。當空氣中夾帶的顆粒穿過激光束時，激光與顆粒相互作用并被散射。術語“散射”是指光發生方向變化。這種變化發生在各個方向：向前，向后和側向。圖中的紅線顯示了這一點（見圖1）。

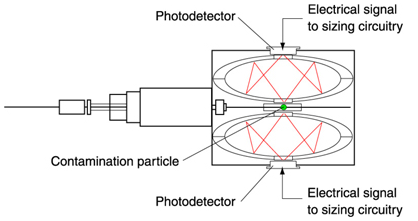

圖1：空氣中夾帶的顆粒穿過激光束時，激光與顆粒相互作用并被散射

圖中的蛤shapes形狀是鏡子。它們是鍍銀的，因此反射面在里面。隨著光的散射，這些反射鏡將其拾取，這些反射鏡將散射的光聚焦到一個或多個光電探測器上。光電探測器將來自每個粒子的光能爆發轉換為電能脈沖。通過測量信號的高度并將其參考校準曲線，我們可以確定粒子的大小，并通過計數脈沖數可以確定數量。因此從這一點到將粒子數分配到尺寸通道中相對簡單。

光“散射”是一個通用術語，由各種不同的物理現象組成。散射由以下部分組成：

1.反射光 –當光撞擊粒子并發生角度偏轉時。

2.折射光 –當光穿過粒子并且其傳播方向改變時

3.衍射光 –光線靠近粒子并圍繞粒子彎曲。

當一定百分比的光能被顆粒保留時，也可能存在一定程度的吸收，并且在某些情況下，某些類型的顆?？赡軙a(chǎn)生諸如磷光的影響。因此，整個術語“散射”由與光有關的不同物理屬性以及光與粒子的相互作用組成。因此，光與顆粒的相互作用基本上取決于顆粒的組成，其折射率以及該顆粒與背景介質之間的差異（即，在無塵室顆粒計數器的情況下為空氣）。在操作中，儀器將其從顆粒信號獲得的響應與由乳膠球產生的校準曲線進行比較。儀器實際上正在做的是比較該粒子與激光相互作用的響應，然后將其與某種形態不明的不規則粒子而不是空氣中的乳膠球聯系起來。因此，儀器本身并不在對顆粒計數和分類，它是對閃光進行計數和分類，并將其與空氣中乳膠的類似響應聯系起來。因此，用戶應注意，與乳膠標準品相比，具有不同散射響應的顆粒的尺寸會更大或更小。

例如，硅粒子由于其高反射率（相對于乳膠標準）而將散射大量光，因此該材料的粒子尺寸會很大。吸收光或不會散射太多光的粒子（可能是從熱源產生的粒子）相對于乳膠標準尺寸較小。因此，我們不在這里查看絕對值。這些尺寸差異（與乳膠標準品不同）可能會將顆粒分配到更大或更小的通道中。粒子穿過激光束時的方向也會影響其大小。在一個例子中，如果我們對穿過光學模塊的棒狀顆粒進行采樣，以使整個長度都暴露在激光束中，則光將撞擊表面積并散射相對大量的光。如果它穿過激光束末端，它將從橫截面散射，因此大小將變成小顆粒。

結論

粒子計數器做得很好是讓用戶可以獲取即時樣本，并獲得有關房間內或關鍵過程中粒子負載情況的很好的實時指示。替代方法，例如使用過濾器，泵和顯微鏡，既費時，主觀又費力。在無塵室生產環境的開發，運行和改進中，這種類型的儀器一直是并且至關重要且有益的。它速度快，定義明確且無主觀性，現代儀器現在非常穩定，健壯且易于使用。但是，操作的簡便性不應使用戶對儀器的操作方式以及所生成數據的實際含義的理解蒙上陰影。
