這個非常明亮的光源通過光學模塊發光。光學模塊內有鏡子和一個或多個光電探測器。小型真空泵將采樣的空氣吸入激光束。當空氣中夾帶的顆粒穿過激光束時，激光與顆粒相互作用并被散射。

術語“散射”是指光發生方向變化。這種變化發生在各個方向：向前，向后和側向。圖中的紅線顯示了這一點（見圖1）。

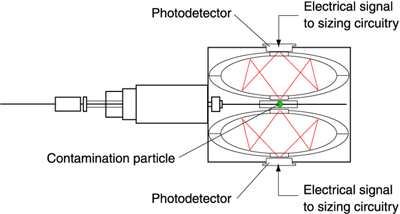

圖1：空氣中夾帶的顆粒穿過激光束時，激光與顆粒相互作用并被散射

圖中的蛤shapes形狀是鏡子。它們是鍍銀的，因此反射面在里面。隨著光的散射，這些反射鏡將其拾取，從而將散射的光聚焦到一個或多個光電探測器上。

光電探測器將來自每個粒子的光能爆發轉換為電能脈沖。通過測量信號的高度并將其參考校準曲線，我們可以確定粒子的大小，并通過計數脈沖數可以確定數量。因此從這一點到將粒子數分配到尺寸通道中相對簡單。

光“散射”是一個通用術語，由各種不同的物理現象組成。散射由以下部分組成：

1.反射光–當光撞擊粒子并發生角度偏轉時。

2.折射光–當光穿過粒子并且其傳播方向改變時

3.衍射光–光線靠近粒子并圍繞粒子彎曲。

當一定百分比的光能被顆粒保留時，可能還會有一定程度的吸收，并且在某些情況下，某些類型的顆?？赡軙?huì)產生諸如磷光的影響。因此，整個術語“散射”由與光有關的不同物理屬性以及光與粒子的相互作用組成。

因此，光與顆粒的相互作用基本上取決于顆粒組成，其折射率以及該顆粒與背景介質之間的差異（即，在無塵室顆粒計數器的情況下為空氣）。

在操作中，儀器將其從顆粒信號獲得的響應與由乳膠球產生的校準曲線進行比較。儀器實際上正在做的是比較該粒子與激光相互作用的響應，然后將其與某種形態不明的不規則粒子而不是空氣中的乳膠球聯系起來。

因此，儀器本身并不在對顆粒計數和定尺寸，而是對光的閃爍進行計數和定尺寸，并將其與空氣中膠乳的類似響應聯系起來。因此，用戶應注意，與乳膠標準品相比，具有不同散射響應的顆粒尺寸會更大或更小。

例如，硅粒子由于其高反射率（相對于乳膠標準）而將散射大量光，因此該材料的粒子尺寸會很大。吸收光或不會散射太多光的粒子（可能是從熱源產生的粒子）相對于乳膠標準尺寸較小。因此，我們不在這里查看絕對值。這些尺寸差異（與乳膠標準品不同）可能會將顆粒分配到更大或更小的通道中。

粒子穿過激光束時的方向也會影響其大小。在一個例子中，如果我們對穿過光學模塊的棒狀顆粒進行采樣，以使整個長度都暴露在激光束中，則光將撞擊表面積并散射相對大量的光。如果它穿過激光束末端，它將從橫截面散射，因此大小將變成小顆粒。

結論

粒子計數器做得很好是讓用戶可以獲取即時樣本，并獲得有關房間內或關鍵過程中粒子負載情況的很好的實時指示。替代方法，例如使用過濾器，泵和顯微鏡，既費時，主觀又費力。在無塵室生產環境的開發，操作和改進中，這種類型的儀器一直是并且至關重要且有益的。它速度快，定義明確且無主觀性，現代儀器現在非常穩定，健壯且易于使用。但是，操作的簡便性不應使用戶對儀器的操作方式以及所生成數據的實際含義的理解蒙上陰影。
