激光塵埃粒子器CA-2836對比PMS塵埃粒子計數器

時間：2023-11-23 14:15 點擊次數：

　塵埃粒子計數器是用來測量空氣中微粒的數量及大小的儀器，從而為空氣潔凈度的評定提供依據。廣泛應用于醫藥、電子、精密機械、彩管制造、微生物等行業中，實現對各種潔凈等級的工作臺、凈化室、凈化車間的凈化效果、潔凈級別進行監控，以確保產品的質量。

塵埃粒子計數器原理

空氣中的微粒在光的照射下會發生散射，這種現象叫光散射。光散射和微粒大小、光波波長、微粒折射率及微粒對光的吸收特性等因素有關。但是就散射光強度和微粒大小而言，有一個基本規律，就是微粒散射光的強度隨微粒的表面積增加而增大。這樣只要測定散射光的強度就可推知微粒的大小，就是光散射式粒子計數器的基本原理。

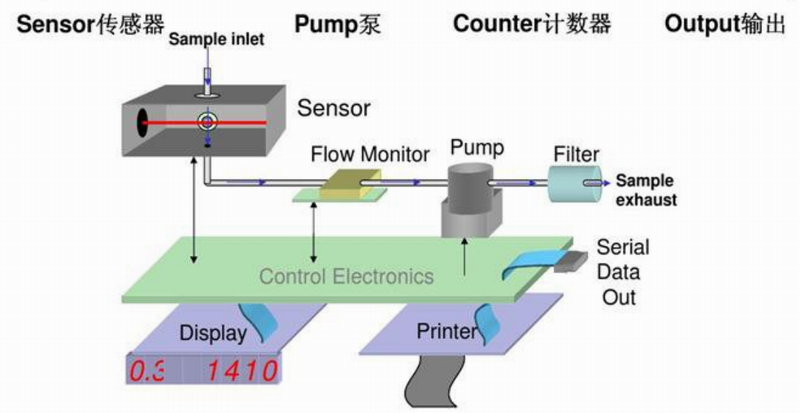

具體工作原理:來自光源的光線被透鏡組1聚焦于測量腔內，當空氣中的每一個粒子快速地通過測量腔時，便把人射光散射一次，形成一個光脈沖信號。這一光信號經過透鏡組2被送到光檢測器，正比地轉換成電脈沖信號，再經過儀器電子線路的放大、甄別，揀出需要的信號，通過計數系統顯示出來。

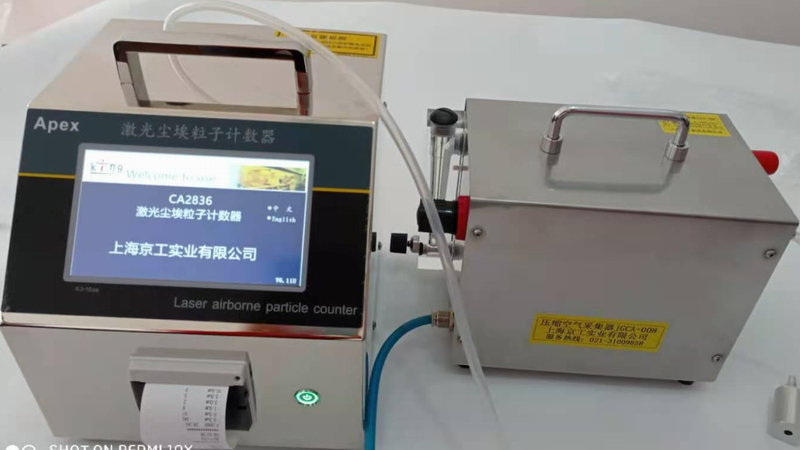

CA-2836塵埃粒子計數器優點

我們研制成功的用于探測粒徑為0.3微米，采養流量為2.83L/min激光塵埃粒子計數器的光學探頭，為了提高光敏區的照明強度，我們利用平面反射鏡把光束返回光敏感區，散射光的收集角范圍為60-120℃。
塵埃粒子激光作為光源的優點：光源是塵埃粒子計數器的關鍵部件，對儀器的性能影響很大。光源要求穩定性高、壽命長、不受干擾。激光塵埃粒子計數器的光源有普通光源和激光光源兩種。普通光源為碘鎢燈，體積大、發熱量高、壽命短，開機后需要預熱。

激光塵埃粒子計數器的光源有普通光源和激光光源兩種。采用普通光源的激光塵埃粒子計數器對0.3μm以下的微粒信號響應很低，其信號幅度與計數器本身的噪聲幅度相差無幾，信號很難從噪聲中檢測出來。此類儀器雖然標有0.3μm這一通道，但只適于測定大于0.3μm特別是0.5μm以上的微粒。
由于激光的單色性好，光能量集中穩定，亮度高，發散角小，照明均勻性好，壽命長等優點，所以采用激光光源的激光塵埃粒子計數器其傳感器有較高的信噪比，此類儀器有些能檢測到0.1μm的微粒，在醫藥、電子行業中運用較為廣泛。
GMP認證

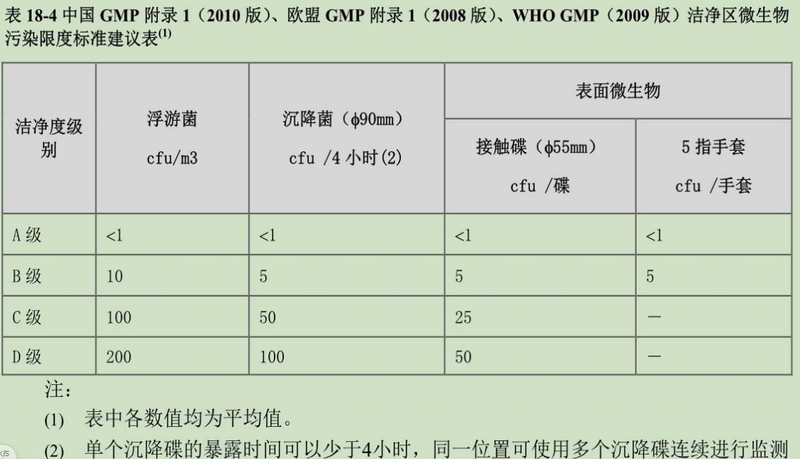

中國GMP規定:每個采樣點采樣量不得少于1立方米.我們采樣器采樣速率：28.3L/min（1000L÷28.3L=35min），所以某大小粒子報警時我們得統計前35min的粒子之和，在將其除以35即得出此時潔凈區換算后的粒子。然后將其與上表中的法規要求相比較，得出粒子是否超標；如果超標，則按sop要求自凈（法規：生產操作全部結束，操作人員撤出生產現場并經15-20分鐘自凈）35后，再算當前的粒子數，達到表中相應的“靜態”標準后方可生產。

中國GMP規定:在A級潔凈區和B級潔凈區，連續或有規律的出現。
少量≧5.0μm的懸浮粒子時，應進行調查。
針對Ａ或Ｂ潔凈區，我們的ｓｏｐ有規定連續的報警須停止生產并按偏差程序進行處理。
為了減少檢測時間，通常要求提高儀器的采樣流量，增大采樣流量的一個重要途徑是設計大的光敏感區。激光束直徑很小，而且橫截面的光強呈高斯分布，為了擴大光敏感區的尺寸，同時又要滿足照明均勻性的要求，照明系統須采用擴束鏡組。
